Монтаж сэндвич-панелей

Монтаж сэндвич-панелей – ответственный и трудоемкий процесс, требующий профессионального подхода и применения специального качественного оборудования.

Вакуумные захваты ARLIFT позволяют не только качественно, но и оперативно производить монтаж сэндвич-панелей любого уровня сложности. Оборудование прекрасно справляется как с горизонтальным, так и вертикальным монтажом сэндвич-панелей и стекла.

Приспособления для монтажа сэндвич-панелей

Отличным решением для монтажа сэндвич-панелей являются вакуумные захваты ARLIFT, главным достоинством которых является их универсальность. Вакуумные присоски позволяют монтировать стеновые сэндвич-панели длиной до 18 метров и кровельные панели длиной до 26 метров.

Грузоподъёмность вакуумных захватов ARLIFT даёт возможность производить монтаж сэндвич-панелей и стекла весом до 1000 кг. Благодаря наличию системы влагоотведения вакуумные присоски ARLIFT превосходно выполняют свои задачи во время сильных осадков. Благодаря уникальному составу резиновых уплотнителей захваты полноценно держат вакуум в условиях низких температур (до -30).

Для удобства перемещения оборудования на стройке предусмотрена транспортировочная подставка – колесные узлы.

Вакуумные захваты АРЛИФТ доказали качество, надежность и безопасность работы. Более десяти лет вакуумные подъёмники применяются на строительных площадках России и СНГ. Приобретая или оформляя в аренду вакуумный захват АРЛИФТ клиент получает не просто продукт, а комплексное, технологичное и экономически выгодное решение для монтажа.

Компания АРЛИФТ предоставляет 10 лет гарантии на все новые вакуумные захваты ARLIFT.

Как монтировать сэндвич-панели?

Инструкция по монтажу сэндвич-панелей вакуумным захватом Прежде чем приступать к монтажу сэндвич-панелей, необходимо определиться с габаритами и типом кровельных панелей, которые будут использоваться при монтаже. От этого будет зависеть выбор вакуумного захвата.

Тип RA - кровельные панели со стальной обшивкой толщиной мин. 0,5 мм и сердцевиной из ППУ/ПСБ‐С/ПИР

Тип RB - кровельные панели со стальной обшивкой толщиной мин. 0,5 мм и сердцевиной из минеральной ваты.

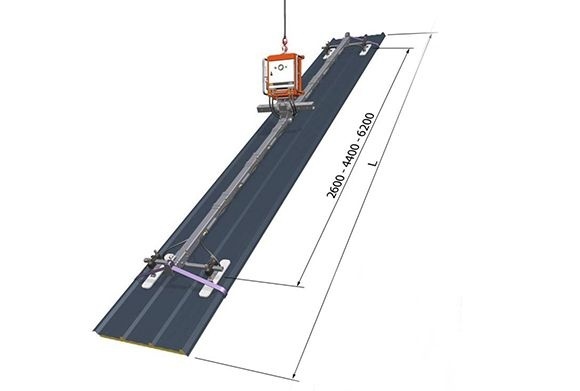

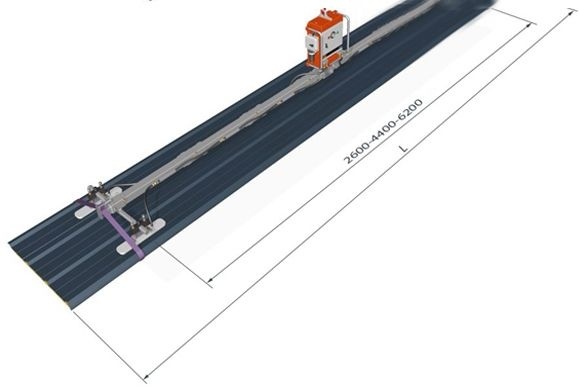

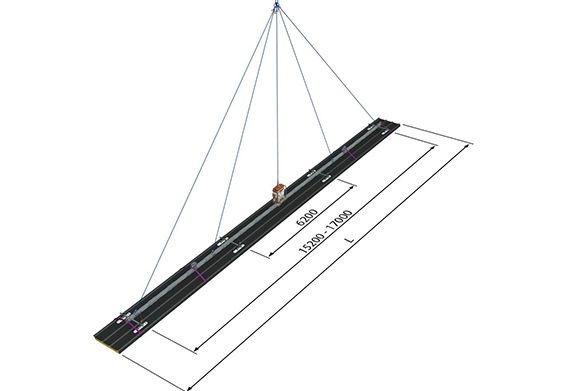

Вариант 1. Длина панели до 16 м, скат крыши 0○…25○	Вариант 2. Длина панели до 20 м, скат крыши 0○…25○ тип панели RA

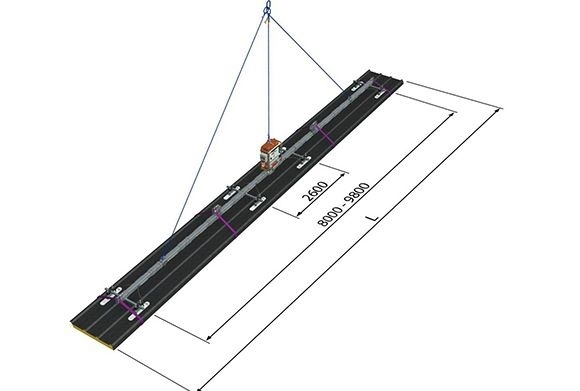

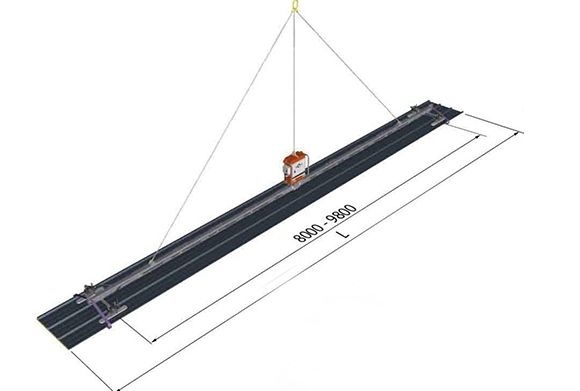

Вариант 3.Длина панели до 20м, скат крыши 0○…25○ тип панели RВ	Вариант 4.Длина панели до 26м, скат крыши 0○…25○
Вариант 5. Длина панели до 16м, скат крыши 25○…45○

2. Монтаж сэндвич-панелей для стены. 2.1.  Горизонтальный монтаж

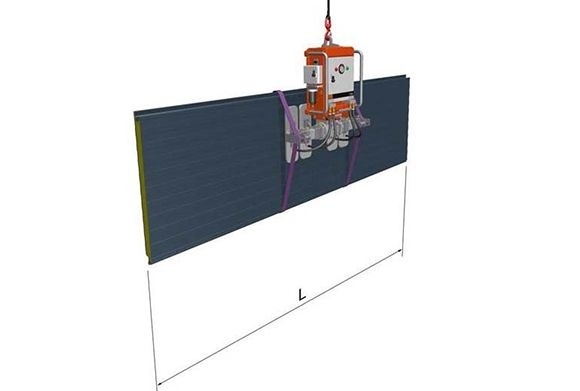

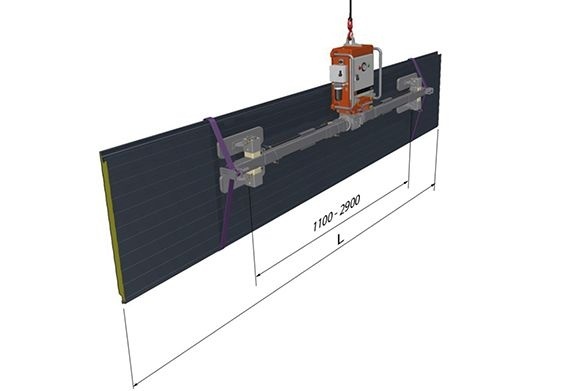

Вариант 1. Длина панели до 12м	Вариант 2. Длина панели до 15м

3. Начало работы и эксплуатации.

Монтаж сэндвич-панелей производится с помощью любого грузоподъёмного крана и навесного вакуумного захвата.

• Соберите нужную комплектацию в зависимости от вариантов требуемого монтажа.

• Подвесьте вакуумный захват за подъемную проушину стропой к крюку крана.

• Установите захват в центральной точке по длине сэндвич-панели. Это обеспечит правильную балансировку и безопасное крепление груза.

• Установите вакуумный захват на лицевую поверхность сэндвич-панели по направлению к верхней части. Переведите пусковой рычаг в положение «вкл».

• После того, как груз установлен на место и закреплен, установите рычаг управления в положение "продувка" (красная зона).

• Вакуумная присоска освободится от груза. Теперь можно захватывать новый груз, переведя рычаг управления (8) в положение "отсос".

• По окончании работы выключите подъемник, переведя главный выключатель в положение "0".

• После закрепления сэндвич-панели на каркасе переведите вакуумный пусковой рычаг в положение «выкл». Вакуумный аппарат готов к монтажу следующей панели.
